фрезы сборные оснащаются неперетачиваемыми пластинами из минералокера-мики, безвольфрамовых и вольфрамо-содержащих твердых сплавов, сверхтвердых материалов.

Ножи и пластины закрепляются непосредственно на корпусах, либо на державках или подкладках (неперетачиваемые пластины).

Материал корпусов и хвостовиков: сталь 45; 40Х; 50Х; 40ХНМА, 50ХФА. Материал державок сборных фрез - сталь 45, 40Х, У8, 9ХС, 40ХГНМ.

Основные элементы фрез имеют следующую твердость:

рабочая часть цельных и ножи сборных быстрорежущих фрез 62-65 HRQ или 63-67 HRCa - для фрез из быстрорежущих сталей с повышенным содержанием кобальта (более 5 %) или ванадия более (3 %).

Корпуса концевых фрез цельных, сварных или напайных-30-55 HRCg. Державки сборных фрез - 45-62 HRCg.

Корпуса сборных фрез при объемной закалке всего корпуса 35-50 HRCg, в случае применения поверхностной закалки с помощью ТВЧ или лазерного нагрева участки корпусов, контактирующих с режущими элементами, державками или ножами, - 50-55 HRQ, корпус 28-32 HRCa.

9.1. Фрезы цельные

Фрезы цельные состоят из рабочей режущей части / (рис. 9.1) и корпуса 2 в виде хвостовика у концевого инструмента (рис. 9.1, а) или в виде втулочного или дискового тела у насадного инструмента (рис. 9.1, б, в). Рабочая часть может быть выполнена на цилиндрической поверхности 3 (цилиндрические фрезы), на торцовой поверхности (торцовые фрезы), на торцовой и цилиндрической (двусторонние фрезы), на двух торцовых и заключенной между ними цилиндрической поверхностях (трехсторонние фрезы).

9.2. Наружный диаметр фрез (СТ СЭВ 201-75), мм

Концевые фрезы выполняются торцово-цилиндрическими и имеют режущие участки как на торце, так и на цилиндре. Поверхности и режущие кромки зубьев: 5,6 - передняя и задняя поверх-

f 2 6} i

8 6 7

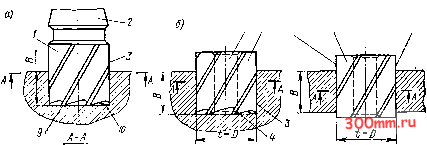

Рис. 9.1. Конструкции цельных фрез: а, б- концевая и насадная торцово-цилиндрические; б - насадная цилиндрическая

ности; 7 - спинка зуба; 8 - главная режущая кромка; 9- торцовый зуб со вспомогательной режущей кромкой 10.

Зубья фрез могут иметь различный профиль. Наиболее распространенные профили зубьев представлены на рис. 9.2, а-е. На

Рис. 9.2, Формы профилей зубьев

рис. 9.2, а- профиль торцовых зубьев цельных фрез для легких работ. Профиль с ломаной спинкой зуба (рис. 9.2, б) применяют для зубьев, работающих в тяжелых условиях. Этот профиль по

9.3. Рекомендуемые значения габаритных размеров, мм, и числа зубьев цельных фрез

со ю сл
