размерам соответствует равнопрочному на изгиб профилю с параболической спинкой (рис. 9.2, б), ограниченному криволинейным (радиусным) участком с радиусом г у дна канавки и радиусным (близким к параболическому) участком спинки с радиусами и г2 {Г\ 0,5/i, Го 2h у фрез с крупным зубом и г 1,5/г у фрез с нормальным зубом). Профиль зуба, аналогичный профилю на )ис. 9.2, ву но с ленточкой шириной /, представлен на рис. 9.2, г. Лрофиль технологичный, но требует более сложного инструмента для изготовления. Профили 9.2, виг применяют для концевых фрез.

Для шпоночных фрез применяют профили, изображенные на рис. 9.2, г, д. Перечисленные профили (кроме последнего) относятся к острозаточенным (заточены передняя и задняя их поверхности).

На рис. 9.2, е показан профиль затылованного зуба. Спинка зуба затылуется по кривой (обычно по спирали Архимеда). Спад затылка К зависит от заднего угла а, диаметра фрезы и числа зубьев: /( == я (D/z) tg а.

Ниже приведены значения К для различных отношений D/z при а = 10°.

D/z...... 2,2 3,1 4,0 4,9 5,8 6,7 7,6 8,5 9,4 11,2

К...... 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0

Изнашивание зубьев происходит по задним поверхностям, а их переточка осуществляется по передней плоской грани, что требует увеличенных съемов металла, но позволяет сохранить профиль. Поэтому затылованные зубья применяют только у фасонных фрез.

Размеры профиля зуба зависят от вида фрезы, ее наружного диаметра, числа зубьев.

Высота профиля h - Kdiz, где К равно: для концевых фрез 0,9-1,2; торцовых и цилиндрических с крупным зубом 1,2-1,5, с мелким зубом - 0,8-0,9, для дисковых дву- и трехсторонних 1,4-1,8.

Рекомендуемые значения габаритных размеров и числа зубьев фрез различных видов приведены в табл. 9.3.

Рекомендуемый профиль зубьев (см. рис. 9.2):

для дисковых трехсторонних фрез - область применения 1 - профиль (2, область 2 - а или б, область 3 - б или в\

для цилиндрических фрез - область 1 - профиль а или б, область 2 - 6 или г, область 3 - б,в или г;

для торцовых фрез - область 1 - профиль а, области 2 и 3 - б или г;

для концевых фрез - профили б, в или а для всех областей.

Размеры профиля зубьев, мм, концевых фрез с 15°

а == 14°, (О = 30-7-45°, соответствующего профилю 9.2, в приведены ниже:

Число зубьев фрез может быть определено из зависимостей: для торцовых фрез

0,6D

maxz max;

ДЛЯ цилиндрических, дисковых, пазовых и концевых фрез

0,2D

(maxz max)

Число зубьев у затылованных фрез для обеспечения наибольшего числа переточек корректируется с учетом обеспечения толщины зуба фрез р = (0,8-7-1,0) Я, rjxe Н = h + К + г (h - высота профиля на обрабатываемом изделии; г - радиус дна канавки, г = 1-ь5 мм).

При выборе числа зубьев необходимым условием является одновременное участие в работе не менее трех зубьев, что обеспечивает работу фрезы с небольшими ударными нагрузками.

Проверка этого условия осуществляется по формуле

Bz tgco

где г) - теоретический угол контакта между фрезой и поверхностью резания; В - ширина фрезерования; о) - угол наклона винтовых зубьев фрезы.

Снижению колебаний во время резания способствует и неравномерное размещение зубьев по окружности. Ниже приведены рекомендуемые значения центральных углов между соседними зубьями по окружности наружного диаметра:

По периферии зубья располагаются параллельно оси (со = 0) или по винтовой линии (со == 0). Значения угла со для различных видов фрез приведены ниже:

(0°

Концевые быстрорежущие фрезы, фрезы с монолитной твердосплавной режущей частью...... 30-45

Концевые, оснащенные напайными пластинами из

твердого сплава................ (-5) -(+10)

Шпоночные цельные твердосплавные...... 20

Шпоночные, оснащенные напайными пластинами О

Цилиндрические, торцово-цилиндрические фрезы 25-60

Дисковые дву- и трехсторонние фрезы..... 10-20

Фрезы концевые для обдирочных работ в целях разделения стружки имеют по длине зуба стружкоразделительные канавки, выполненные по винтовой линии с обеспечением перекрытия канавок одного зуба рабочим участком другого зуба.

Различные формы торцовых зубьев фрез приведены на рис. 9.3.

У концевых фрез общего назначения форма торцовых зубьев отличается переходным участком в виде фаски с X 45° или ра-

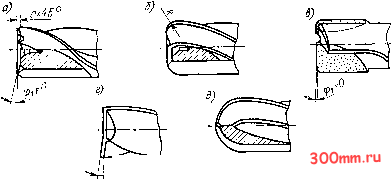

Рис. 9.3. Формы торцовых зубьев

диуса R (рис. 9.3, а, б). Концевые фрезы для обработки глухих мерных пазов (шпоночные фрезы) должны работать и с осевой подачей (для врезания), в связи с чем они имеют по одному зубу, перекрывающему ось (рис. 9.3, в, г). Концевые фрезы для обработки фасонных поверхностей имеют торцовые зубья радиусной формы (рис. 9.3, д) без прямолинейного участка.

Основные типы и размеры стандартных и нормализованных цельных фрез приведены в табл. 9.4.
