нимают Р = 2Q2 , и болты рассчитывают по у-равнению

где d\ - внутренний диаметр резьбы болта, мм; [стр] - допускаемое напряжение при

растяжении, МПа.

Примечание. Болты с диаметром г<12мм, затягиваемые вручную, при рабочем усилии на ключе /р =300-400 Н

могут разорваться. Поэтому в ответственных соединениях органы технического надзора не разрешают устанавливать болты диаметром меньше 16 мм.

Пример. Крышка цилиндра высокого давления привернута 12 шпильками. Определить их диаметр, если максимальное давление пара в цилиндре р =1,2 МПа, а

внутренний диаметр цилиндра /)=200 мм. Решение.

Сила, oткpывaтJщaя крышку,

ЗЛ4 200 2. 37 700 Н. 4

Принимают для надежности расчетную нагрузку Р = 1Q\ тогда

2QSF

где f - площадь сечения шпильки по внутреннему диаметру резьбы, мм; / -число шпилек.

Определяют [стр ]:

2-37700

6300 Н;

6300 F

если берут шпильку Ml6, то ее сечение =141 мм, следовательно,

КРЕПЛЕНИЕ СТЫКОВ (УПРОЩЕННЫЙ РАСЧЕТ)

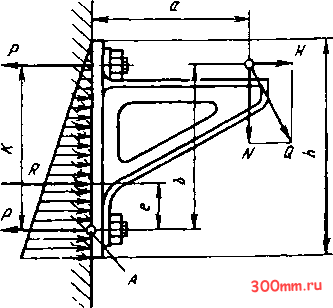

Кронштейн (рис. И) скреплен со стеной двумя болтами, при этом на него действуют следующие силы: Q - внешняя нагрузка (или ее составляющие Н и N ), Н; Р - сила затяжки болтов, Н; Л - сила реакции стены, Н, определяемая по формуле

где Стсм напряжение смятия опоры от затягивания болтов силой 2Р, МПа; допускаемое напряжение смятия [стсм! Для кирпичной кладки принимают 0,8-1,2 МПа, для дерева 1,2-2 МПа, для чугуна и стали 120-180 МПа; F - опорная площадь плиты, мм.

Точка приложения силы R находится 1

на расстоянии -Л от нижнего края плиты,

где h - высота плиты, см.

Используя условие равновесия и принимая за центр моментов точку пересечения оси нижнего болта со стеной, получают

НЬ +Na + Re-Рк = 0.

Из уравнения находят силу Р затяжки болта, по которой определяют его диаметр.

Допускаемое напряжение СТр см. в т. 1, гл. 1.

Полученное значение силы Р необходимо проверить на скольжение кронштейна по стене:

f{2P -H)>N,

630 141

45 МПа,

т. е. вследствие затяжки болтов должна возникнуть сила трения 2Р f , которая предотвратила бы скольжение кронштейна по стене под действием сдвигаюшей силы Л.

Коэффициент трения можно принять для чугуна по кирпичной кладке 0,4-0,45; ддя чугуна по дереву 0,4-0,45 и для чугуна по чугуну 0,18-0,2-

КОЛЬЦЕВАЯ ФОРМА СТЫКА (рис. 12)

Сила затяжки болта, поставленного в отверстие с зазором,

или при небольшой сравнительно с Dq ширине кольцевой поверхности стыка

ЗЛ/,

zfDo

где Л/р - крутящий момент;

Z - число болтов;

/ - коэффициент трения.

При соединении точеными болтами без зазоров момент трения, вызванный затяжкой, в расчет не принимают или принимают только 25-35% его величины.

Поперечная нагрузка, приходящаяся на каждый болт.

Болт рассчитывают на срез и смятие по диаметру точеного стержня.

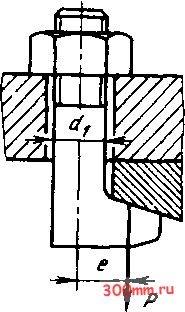

СОВДИНЕНИЕ С ЭКСЦЕНТРИЧНОЙ НАГРУЗКОЙ (рис. 13)

Под действием растягивающей силы болте возникают напряжения растяжения и

изгиба:

сум = р + из

Ре nd

1 + 8

где аум суммарное напряжение при растяжении и изгибе, МПа; Ор - рабочее напряжение при растяжении,

МПа;

а з - рабочее напряжение при изгибе, МПа;

е - расстояние от точки приложения силы

Р R0 оси болта, мм;

di - внутренний диаметр резьбы, мм.

Даже при сравнительно малой величине е напряжения изгиба в болте могут во много раз превосходить напряжения растяжения, что потребует значительного увеличения диаметра резьбы. Поэтому болты с эксцентртчной нагрузкой следует применять только при особой необходимости.

ШПОНОЧНЫЕ СОЕДИНЕНИЯ

ПРИЗМАТИЧЕСКИЕ ШПОНКИ

2. Размеры сечений пазов и их предельные отклонения (по ГОСТ 23360-78)

Размеры \ш

V /A

Вместо контроля размеров t\ и tj допускается контролировать размеры - /) и + tj) ,

предельные отклонения которых должны соответствовать указанным в табл. 3.
