11 Чрезмерный износ рейки и шестерен привода рычагов приводит к появлению люфта в движении шеток (в нижнай точка движения они могут задевать уплотнение лобового стекла или совершать неполное движение по стеклу). Иногда шетки могут вообша прекратить движение, хотя слышно, что мотор работает на высоких оборотах. Шестерни в приводах рычагов работают только в ограничанном секторе, поэтому развернув их на половину оборота, можно продлить их срок службы.

12 Для этого снимите сначала шетки и рычаги стеклоочистителей. В червячном редукторе снимите стопорное кольио крепления шатуна к пальцу кривошипа и снимите шатун. Вытащите рейку настолько, чтобы она вышла из зацепления с шестернями в редукторах рычагов, затем разверните рейку на 1 В0° и вставьте обратно, предварительно развернув шпиндели рычагов стеклоочистителей также на 1В0°. После этого соберите привод и отрегулируйте ход рычагов стеклоочистителей (см. рис. 10.21).

13 Если шестерни привода рычагов изношены слишком сильно, их следуат заменить. Гайка креплания шестаренных приводов находится позади рычагов стеклоочистителей.

12 Щетки стеклоочистителей

1 Износ щеток происходит постепенно и решение об их замене может быть принято только при значительном снижении эффективности их работы. О наобходимости замены щеток свидетельствуют следы размазываемой грязи по лобовому стеклу рваные края рабочей кромки, а также возникнование областей на стекле, с которыми щетки вообще не контактируют.

2 Рекомендуется ежегодная замена щеток, причем заменить можно как всю щетку, так и ее резиновую вставку в отдельности. Еспи Вы рашите заменить только резиновую вставку [как более дешевый вариант) убедитесь, что стальная часть щетки находится в хорошем состоянии. Штифты и отверстия могут быть настолько изношенными, что приводят к неэффективной работе стакпо-очистителей. Еспи Вы решили приобрести только резиновую вставку, то вместе с ней необходимо купить и стальныа насущна ленты, поскопьку они имеют решающее значениа в обеспачении контакта кромки со стеклом. Убедитесь, что приобратаамые детали имеют тот жа самый тип, крепление и длину, что и заменяемые (см. рис. 10.33 и 10.34).

3 Прижимные пружины рычагов стакпоочистителей с течениам времени ослабевают и рычаги нуждаются в замене. Натяжение пружин отрегулировано в заводских условиях, поскольку при слишком большом усилии увеличивается нагрузка на электродвигатель, а при слишком слабом - уменьшается эффективность стеклоочиститалей.

4 Интенсивная вибрация стеклоочистителай может быть вызвана нарушанием параллельности между стеклом и рычагами стеклоочистителай. Для проверки снимите щетки и проверьте параллельность рычагов и стекла. При необходимости слегка подогнита рычаги.

Среднее ребро жесткости

Установочный упор

Рабочая кромка

Монтажные канавки Рис. 10.33. Конструкция резиновой вставки шетки

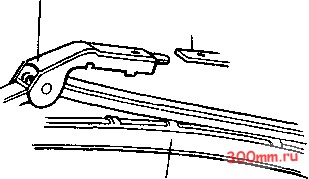

Подпружиненная ось

Рычаг стеклоочистителя

Шетка

Рис. 10.34. Щетка со штыковым креплением к рычагу

Рис. 10.35. Переходник для проверки двигателя стеклоочистителей системы Lucas

13 Проверка двигаталя стеклоочистителей

1 Большинство проводов элекгропроводки автомобиля объединены в разъемы; для проведения испытаний рекомендуется собрать переходник (см. рис. 10.35).

2 Для проверки электромотора отсоедините от него разъем элактропроводки и соберите элактрическую цепь с амперметром, как показано на рис. 10.36.

При выборе амперметра имейта в виду, что во время работы исправный электромотор потребляет ток от 2 до 4А.

* Не отсоединяйте питание от электромотора, когда шетки стеклоочистителей находятся в парковочном положении

Тест 1 Нормальная скорость

UG RG G NG

Цвета проводов

G Зеленый N Коричневый R Красный и Синий

Тест Э Повышенная скорость

Напряжение питания 12В

Тест 3 Парковка шеток и остановка (только для моторов с автоматическим выключением)

Тест 4 Парковка шеток и остановка (только для электромоторов с автоматической парковкой)

хзп па!

UG RG <i + -

I------------

Положение переключателей в позиции включено . Внимание: если электромотор не врашается, возможно он находится в парковочном положении. Отсоедините питание и подсоедините электромотор, как в Теста 1, дайте ему передвинуть щетки из парковочного положения и повторите Тесты 3(4).

ма изображена для обратного вращения

Внимание: если электромотор не вращается, возможно он находится в парковочном положении. Отсоедините питание и подсоедините электромотор, как в Таете 1, дайте ему передвинуть шатки из парковочного поло-жения и.повторите Тесты 3(4).

Все тесты проводятся не влажном стекле Рис. 10.36. Тесты для проверки электромотора стеклоочистителей [цвета электропроводки приведены для системы Luces]

Дополнительные испытания

Внимание. Очень важно соблюдать правильную полярность подключения.

Если электромотор на функционирует во время проведения одного или нескольких предыдущих тестов, это свидетельствует о наисправности электромотора. Однако если двигатель исправен, то неисправность заключается в выключателе или электропроводка автомобиля.

Если во время проведения испытания электромотора сила тока превыщает 4А, снимите рычеги и щетки стеклоочистителя и повторите испытание. Если сила тока остается на прежнем уровне - это свидетельствует о чрезмерном трании в приводе рычагов. Отсоедините привод от электромотора и снова повторите проверку. Если ток остался чрезмерно высоким - это говорит о неисправности элактромотора. Проверьте при помощи безмена усилие дпя вращения рычагов - оно не должно превыщать 2.5 кгс, в противном случае разберите привод и устраните причину повыщенного сопротивлания.

Внимание. Помните, что повыщенное трение в приводе приводит к перегрузке электромотора. Замена электромотора не решит этой проблемы.

Еспи при снятии рычагов и щеток стеклоочистителей трение резко уменьшается, проблема заключается в чрезмерно загрязненном стекле или неисправности рычагов или щеток.
