Обозначение питательных электронасосов ПЭ-Q-p, где П - питательный, Э - электропроводный, Q подача иасоса, м/ч, р - давление на-coca, кгс/см.

Питательные насосы подают воду с высокими температурой в дав-лением, что отражается на конструкции насосов. Основные требования, предъявляемые к ним: прочность, герметичность, компенсированаость

Рис. 4.42. Питательный

тепловых деформаций, динамическая устойчивость (отсутствие автоко--

лебаиий) в любых режимах нагрузки, длительный ресурс работы.

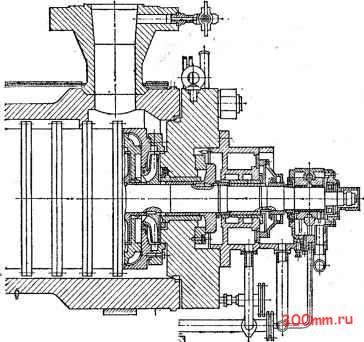

Рассмотрим типичную конструкцию одпокорлусиого питательного насоса, применяемого для котлов с давлением пара 9,8 и 13,7 МПа (на- сосы ПЭ-150-145; ПЭ-270-150; ПЭ-250-180). На рис..4.41 показан продольный разрез 13-ступенчатого иасоса ПЭ-250-180. Количество ступеней давления насосов этого типа в зависи.мости от требуемого давления может быть различным (до 14) при полной идентичности всех ступеней, кроме первой. Рабочее колесо первой ступени выполняется с увеличенным входным сечением (для предохранения от кавитации). Корпус

пасоса скомбинирован по обычному типу хекциоиных насосов для подачи горячей воды. Направляющие аппараты лопаточного типа, выполненные из хромистой стали, запрессованы в корпуса секций по напряженной посадке.

двухкорпусиый иасос

Ротор иасоса состоит из вала, рабочих колес, защитных и дистанционных втулок, разгрузочного диска, зубчатой полумуфты и мелких вспомогательных деталей (шпонок, концевых гаек). Колеса выполнены И! хромистой стали. Опоры ротора - подшипники скольжения с принудительной смазкой. Концевые уплотнения сальникового типа с подводом охлаждающей воды в корпус уплотиеиия. Ротор насоса снабжен указателем осевого сдвига, располагаемым на свободном конце вала насоса.

Насосы описываемого типа экономичны, их КПД лежит в пределах 0,70-0.76.

При давлениях пара, применяемых на современных ТЭС, питательные насосы выполняются многоступенчатыми и в большинстве случаев секционными. Однако такая конструкция прн высоких давлениях и температурах питательной воды оказывается ненадежной. Поэтому при давлениях пара 13,7 МПа и выше применяют двухкорпусные питательные насосы: внутренний корпус секционной конструкции, наружный - толстостенный, кованый.

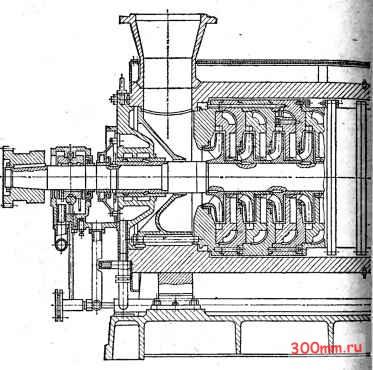

На рис. 4.42 представлен продольный разрез секционного двухкор-пусного насоса. К этому типу относятся ПЭ-500-180, ПЭ-720-185, ПЭ-900-185 и др. Особенности конструкции насоса: массивные наружный корпус и крышка с напорной стороны, легкая конструкция крышки со стороны всасывания, отсутствие тяжелых стяжных болтов секций, наличие отбора воды после третьей ступени, осуществляемого через сверления в теле трех первых секций, концевые уплотнения щелевого типа. Подробное описание конструкции насоса дано в [10].

Привод питательных электронасосов производится электродвигателями с синхронной частотой вращения 3000 об/мин. Для повышения экономичности агрегата при регулировании в некоторых случаях между электродвигателем и насосом включают гидромуфту, позволяющую изменять частоту вращения вала насоса и, следовательно, подачу его в широких пределах.

Мощность электродвигателей для привода питательных насосов ограничена по конструктивным соображениям значением 8000 кВт при частоте 50 Гц. Поэтому на ТЭС нашли применение питательные насосы с турбоприводом, получающим пар из промежуточных ступеней турбины энергоблока.

Питательные паротурбонасосы имеют рабочие параметры в следующих пределах: Q=304-1150 м/ч; /з=5,3-ьЗЗ,2 МПа; n=10 000-v-; 5000 об/мнн; W= 115ч-12 500 кВт. Абсолютное давление пара, поступающего в турбину, Pt=1,45-s-12,7 МПа.

Обозначение питательных турбонасосов: nTH-Q-p-рт где П - питательный, Т - турбоприводный, Н - насос, Q - подача насоса в номинальном режиме, м/ч; р - давление насоса, кгс/см, р, - абсолютное давление пара на входе в приводную турбину.

В зависимости от параметров пара, подаваемого в турбину, и от конструкции проточной полости ее частота вращения вала насоса может значительно превышать синхронную частоту вращения электродвигателя, достигая в обычных, эксплуатационно освоенных конструкциях 7000 об/мин, а в отдельных случаях еще более высоких. Однако прн столь высоких частотах вращения первая ступень насоса становится ненадежной с точки зрения кавитации. В таком случае часть напора, развиваемого питательным насосом, целесообразно передать особому, пред-включённому насосу, работающему на пониженной частоте вращения, устойчивому против кавитации; питательная установка будет состоять из основного питательного насоса высокого давления и предвключеннего

низконапорного, соединенных последовательно. Привод основного питательного иасоса и предвключенного осуществляется в современных бло> ках большой мощности от одной паровой турбины; вал основного высокооборотного насоса соединяется с валом турбины иепосредствёиио зубчатой муфтой, а вал предвключенного - через редуктор.

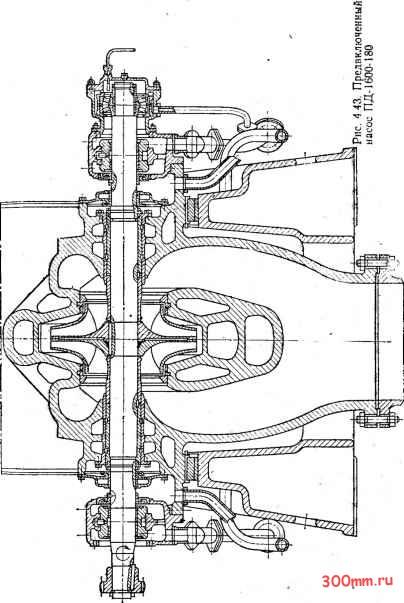

Рассмотрим в качестве примера питательный агрегат, состоящий вз насосов - предвключенного ПД-1600-180 и основного ПТН-1150-340-15. Продольный разрез предвключенного насоса ПД-1600-180 приведен иа рис. 4.43. Его номинальная подача 1630 мч, напор 180 м, температура воды не более 438 К, частота вращения 1890 об/мин, КПД 80 %. Насос горизонтальный, двустороннего входа, с рабочим колесом, составленным из двух симметричных половин. Разъем корпуса в горизонтальной плоскости. Для уравновешивания поперечных сил применен двухзаходный спиральный отвод. Входной и выходной патрубки составляют одно целое с нижней частью корпуса, что значительно облегчает ремонт иасоса. Рабочее колесо фиксируется иа валу дистанционными втулками и концевыми цилиндрическими гайками. Подшипники скользящего трения с принудительной смазкой от маслосистемы агрегата. Для фиксации ро: тора в осевом направлении применен роликовый подпятник. Концевые уплотнения вала - щелевого типа с подводом охлаждающего конденсата. Зубчатая соединительная муфта смазывается от маслосистемы агрегата.

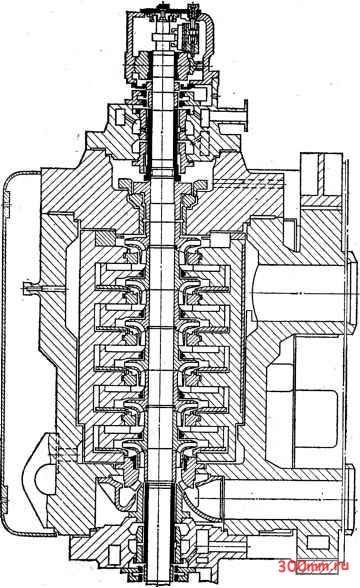

Основной питательный насос ПТН-1150-340-15 представлен в про-дольном разрезе на рис. 4.44. Насос двухкорпусиый, шестиступенчатый, высокоскоростной. Рабочие параметры его - в табл. 4.1.

Особенности конструкции насоса: разъем основного внутреннего корпуса по горизонтальной осевой плоскости, все рабочие колеса одинаковы, потому что насос предназначен для работы с подпором от предвключенного насоса, наличие направляющих лопаток перед первой ступенью, радиальное расположение всасывающего н отводящего патрубков в нижней части корпуса, закрепленной иа фундаментной плите, ротор насоса неразбориый с жесткой, неподвижной посадкой рабочих колес.

Подробное описание конструкций насосов ПД-1600-180 и ПТН-1150-340-15 дано в [10].

Конденсатные насосы. Их назначение - подача конденсата отработанного пара из конденсатора турбин и конденсата греющего пара яз теплообменников ТЭС в трубопроводную систему регенеративного цикла.

Рабочие параметры горизонтальных конденсатных насосов находятся в пределах: Q= 12-125 м/ч; ==50-5-140 м; JV=3.6-b77 кВт; я= = 3000 и 1500 об/мин; tj=45-i-66 %. То же йля вертикальных насосов: <г=200-г-2000 м/ч; =40-М80 м; JV=100-M226 кВт; я= 1000-М500-?; 3000 об/мин; Г1=71-82 7о.

Обозначение конденсатных насосов: горизонтальные Кс, вертикальные КсВ первая цифра - подача, м/ч; вторая - иапор, м.
